SUJET : PERCAGE LATERAL

PERCAGE LATERAL 29 Oct 2016 14:13 #130982

  • tracteur
  • Portrait de tracteur
  • Hors Ligne
  • Discret
  • www.tracteur-ancien-en-bois.ov​er-blog.com
  • Messages : 217
  • Remerciements reçus 6
Bonjour à tous.

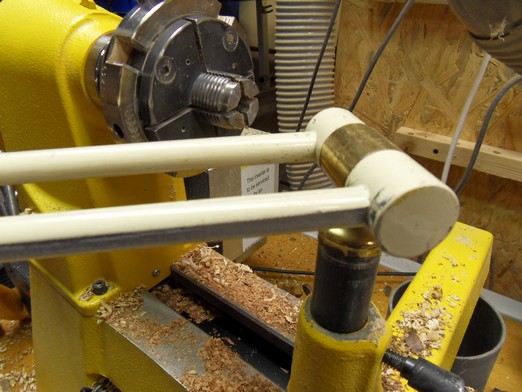

Je vous propose ma solution pour le perçage latéral. Pour le guide j'ai utilisé le bâti d'un lampe halogène figé sur un fer rond dont le diamètre correspond à celui du porte outils du tour.

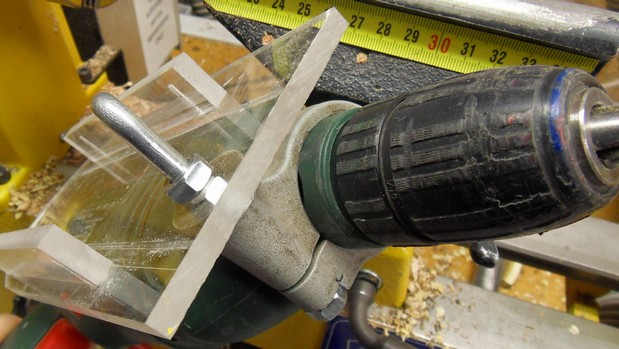

La perceuse est fixé sur un guide en plexi à l'aide d'un anneau de poignée d'une perceuse.
Ce guide reste en permanence fixé sur la perceuse.
Le montage et démontage est très rapide. Pour percer il suffit de pousser la perceuse sur son guide.
Bonne journée et bon tournage.
Pièces jointes :
L'administrateur a désactivé l'accès en écriture pour le public.

Re:PERCAGE LATERAL 29 Oct 2016 14:15 #130983

  • tracteur
  • Portrait de tracteur
  • Hors Ligne
  • Discret
  • www.tracteur-ancien-en-bois.ov​er-blog.com
  • Messages : 217
  • Remerciements reçus 6

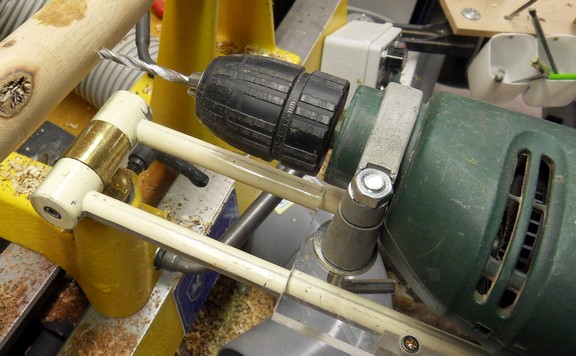

une autre photo
Pièces jointes :
L'administrateur a désactivé l'accès en écriture pour le public.

Re:PERCAGE LATERAL 29 Oct 2016 14:16 #130984

  • tracteur
  • Portrait de tracteur
  • Hors Ligne
  • Discret
  • www.tracteur-ancien-en-bois.ov​er-blog.com
  • Messages : 217
  • Remerciements reçus 6
et encore une
Pièces jointes :
L'administrateur a désactivé l'accès en écriture pour le public.

Re:PERCAGE LATERAL 29 Oct 2016 19:50 #130986

  • kruger
  • Portrait de kruger
  • Hors Ligne
  • Timide
  • Messages : 5
J'ai du mal à visionner la chose.....

N.
Norbert
L'administrateur a désactivé l'accès en écriture pour le public.

Re:PERCAGE LATERAL 12 Jan 2017 17:53 #132652

  • Serge Bastou
  • Portrait de Serge Bastou
  • Hors Ligne
  • Discret
  • Messages : 126
Merci du partage lech, montage super simple en plus!
L'administrateur a désactivé l'accès en écriture pour le public.

Re:PERCAGE LATERAL 13 Jan 2017 12:38 #132667

  • Cassis
  • Portrait de Cassis
  • Hors Ligne
  • Zélé
  • Messages : 1038
kruger écrit:
J'ai du mal à visionner la chose.....

N.

+1

Nath
N'essaies rien, fais-le ou ne le fais pas - Yoda
L'expérience est le nom que chacun donne à ses erreurs - Oscar Wilde
L'administrateur a désactivé l'accès en écriture pour le public.

Re:PERCAGE LATERAL 13 Jan 2017 13:56 #132670

  • Serge Bastou
  • Portrait de Serge Bastou
  • Hors Ligne
  • Discret
  • Messages : 126
de ce que j'ai compris le support en plexi fixé a la perceuse coulisse entre les tubes blanc fixés sur le porte outil
L'administrateur a désactivé l'accès en écriture pour le public.

Re:PERCAGE LATERAL 13 Jan 2017 16:51 #132671

  • tracteur
  • Portrait de tracteur
  • Hors Ligne
  • Discret
  • www.tracteur-ancien-en-bois.ov​er-blog.com
  • Messages : 217
  • Remerciements reçus 6
Bonjour

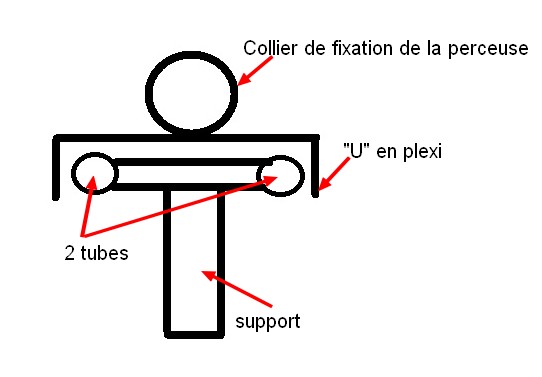

Voici un petit dessin qui devrait vous aider.
Bonne année à tous.
Pièces jointes :
