SUJET : pyrograveur maison

Bonjour à toutes et tous,
Mon pyrograveur trop ancien bien que fonctionnant très bien, n'est plus fabriqué.
On se demande pourquoi, il n'avait que 35 ans......
Donc pour éviter de me retrouver sans pyrograveur, j'ai décidé de me fabriquer le mien et j'ai ressorti le prof maboul du placard.

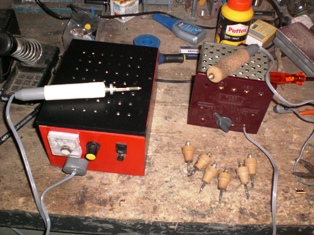

Voilà le résultat: A droite l'ancien et le nouveau en rouge (j'aime bien le rouge....)

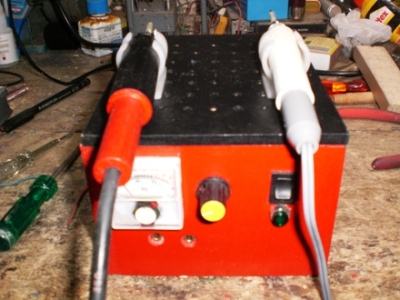

Le même avec 2 pointes, car maintenant je peux mettre 2 pointes en même temps et toujours régler la température:

Si cela intéresse quelqu'un, je le fais pour moins de 60€ (j'avis un peu de matériel).
J'ai fais les support de pointes que j'achète dans le commerce pour 7€.
Voili Voilà....
Daniel

bonjour
oui je serais intéresser peu tu m'en dire plus notamment sur la vitesse de chauffe
car j'ai un rarezpi (orthographe ????)
et question chauffe ca laisse a desirer

Bonjour à toutes et tous,
Bonjour Laverrue,
Pour la construction j'ai pris quelques photos complémentaires et je peux faire un tuto sur la construction du manche.
Pour l'alimentation, tu peux trouver tout fait pour 47€ chez un fournisseur auquel il faut rajouter le port(je te donnerai en MP).
Pour le temps de chauffe je vais vérifier.
Daniel

Bonjour Daniel

Pour la construction d'un pyrograveur je serrais intéresse par plus de détail car je voudrai en fabriquer un
Pour le moment j'ai un modèle plutôt destiner pour les enfants avec un temps de chauffe trop long et pas asse de puissance

Michel

Bonjour Daniel je vais d'employer dans un autre secteur jeu de mot celui de la radio pour soudures-sèches bref belle réalisation.

Bonjour Daniel,
peux tu nous indiquer les données techniques de ton appareil:
voltage d'entrée,sortie et puissance du transfo, températures à la pointe...
merci,

Bonjour à toutes et tous,
Bon voilà je viens de vérifier les différents points.
Alors pour Christian et Georges (les autres aussi bien sûr):

Puissance du transfo 50VA,soit on pourra dire quasiment dire 50W sur sortie pointes,
Tension 12V, tension des pointes du commerce en France (celle du Canada Razertip font 2V)
Température atteinte sur la pointe: en moyenne max 850°C avec de temps en temps (régulation) des mesures à plus de 1000°C (moins d'une seconde).
Temps de chauffe de 0 850°C 1mn lorsque l'alimentation est "chargée", 2mn en partant de 0 partout.
Voilà j'espère que cela vous ira.
On peut bien sûr aussi alimenter les pointes Razertip,le courant de sortie est pour mon montage limité à 5A, donc un peu juste.

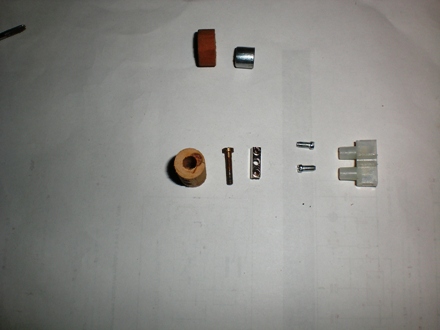

Sinon voilà le montage du support en photo:
1 prise de courant femelle pour le branchement sur l'alim
1 domino qui sera "charcuté"
1 tube fileté en diamètre intérieur de 8x10 pour mettre la pointe
1 vis pour le contact intérieur
1,5m de fil 2x1,5mm²
Et un peu de bois.....

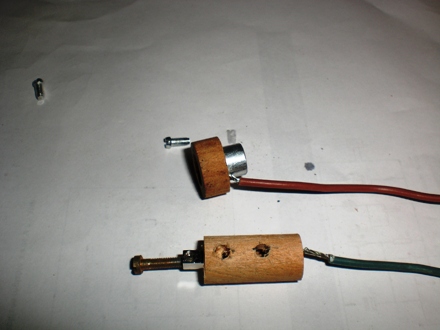

Un côté du fil est pris en "sandwich entre la bague en bois et le tube fileté qui sert d'un contact
L'autre fil est pris dans le domino où viendra de l'autre côté la petite vis de l'autre contact
Puis le tout est monté dans le manche.
Voilà, y a plus qu'à acheter l'alim à 42€ ou la faire, pour cela je mets les références et plans en MP.

Daniel

Bonjour Daniel,
merci, pour tes informations, oui, tu peux éventuellement mettre le plan en MP.
En fait, j'ai un fer à souder de labo et je me posais la question à savoir, si, il était possible de placer une penne de pyro??
je crois que le principe est le même, je dois vérifier la puissance?
encore merci,

Bonjour Daniel

Je suis preneur des plans en mp de l'alim

MERCI

Michel

je me sens bien incapable de réaliser un pyro comme le tiens, bravo

Bonjour
j'ai acheté le vert (à gauche) en 1965 , je m'en sert de temps en temps pour signer mes realisations ou mes initiales sur mes outils ...la protection terre cuite sur la pointe est cassée... les 5 pointes sur le papier se s'adaptent pas dessus (c'est de la recup )
sur mon vert : 15 pointes suplementaires etaient possibles en plus (le verso de la notice )
le grenat est un achat à 5 euros il y a 2 ans sur une brocante
leur consommations :120 watts en220 et 60 watts en 110 volts
sur Google il y a OPICEL pyrograveur 26 watts avec 8 pointes à23,90 euros tres simple (je ne le connais pas )
à l'ecole primaire en 1955 ces vieux modeles existaient déjà
en 1964 j'en ai fabriqué un pour pyrograver ma quille en bois de liberation de mon service militaire avec une resistance de rechaud electrique (achetée chez electricien ) enroulée sur de l'amiante autour d'un axe en cuivre serrant une pointe cuivre par vis le tout maintenu par un gros fil de fer et poignée bois

bonjour j ai un petit pyrograveur pour enfant qui a une pointe en V fixé avec 2 vis et je m en sert pour couper du polystyrène mon but serai de mettre une longue tige pour couper du polystyrène épais en une seul fois aimerai savoir si je peu le changer et surtout avec quel matériau
merci de votre attention

Bonsoir à toutes et tous,
Bonsoir Chris,
Difficile à dire sans voir exactement l'appareil et connaitre les caractéristiques.
La description semble être celle d'un pyrograveur classique avec une pointe interchangeable que l'on peut trouver dans les magasins de loisirs pour des appareils sous 12V.
Le mieux serait de mettre une photo avec les caractéristiques pour répondre affirmativement.
Daniel

bonjour
merci de votre reponse je vous est joint une photo je voudrais changer la tete pour la remplacer par un fil de fer plus long mais je ne sait pas en quelle materiau pour couper mon polystyrene j ai essayer de faire un schema pour vous montré ce que je voudrais
merci

Bonjour Chris26140
ne met pas du fil de fer mais un fil de cuivre
ça chauffe beaucoup mieux et plus rapidement
André

merci pour votre conseille il m est tres utile je vous souhaite une tres bonne année
cordialement
christine

Bonjour Daniel

Je suis preneur des plans en mp de l'alim et du reste. Donne moi aussi les coordonées de ton fournisseur d'alim

MERCI

Pat
