SUJET : Encore un serre-joint !

J'ai vu ces serre joints il y a 25 ans, dans un atelier de SANCEY LE LONG dans le Doubs.
Longtemps, je me suis demandé pourquoi le menuisier en avait fabriqué tant et de tailles différentes. je n'ai jamais rencontré l'homme. Quand je suis repassé des années après, il n'y avait plus rien. Dommage !



En mettant le panneau dans le serre-joint de biais le panneau reste plat. les cotés longs du s-j le maintiennet bien plan.

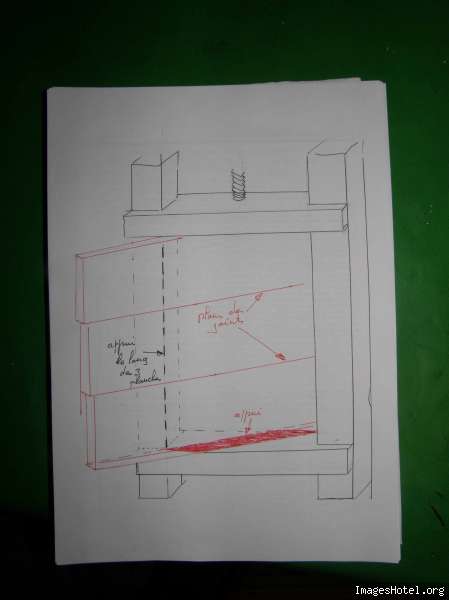

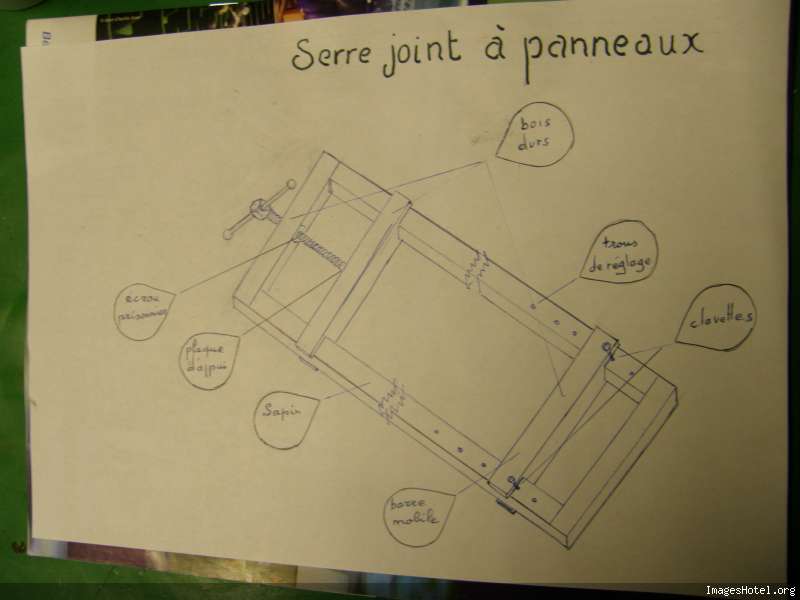

Je vous ai fait un plan parce que je ne l'ai jamais vu ailleurs.
_________________

une amélioration sur cette très bonne idée , pourquoi ne pas mettre une autre vis de serrage sur le long côté ? cela permettrait un serrage sur toutes les faces du cadre ..

Je comprends ce que tu voudrais.
Mais je ne vois pas encore comment c'est possible.
L'avantage du travers c'est que l'appui sur le champ du panneau est long.
Si tu le serres sur un coté l'appui devient court, et risque de l'abimer ; Encore que sur le bois, il n'y a pas beaucoup de risques.

En ajoutant une barre, qui coulisserait sur les deux coulissantes (celle actionnée par la vis et sa vis à vis ,la mobile fixée par les cheville, ça serait tout simple;..

Peux tu transformer mon dessin pour le rendre + clair ?
Comme beaucoup de boiseux, je comprends mieux un dessin + qu'une explication.
Cela servira aussi à tous.

ok , je vais essayer demain...

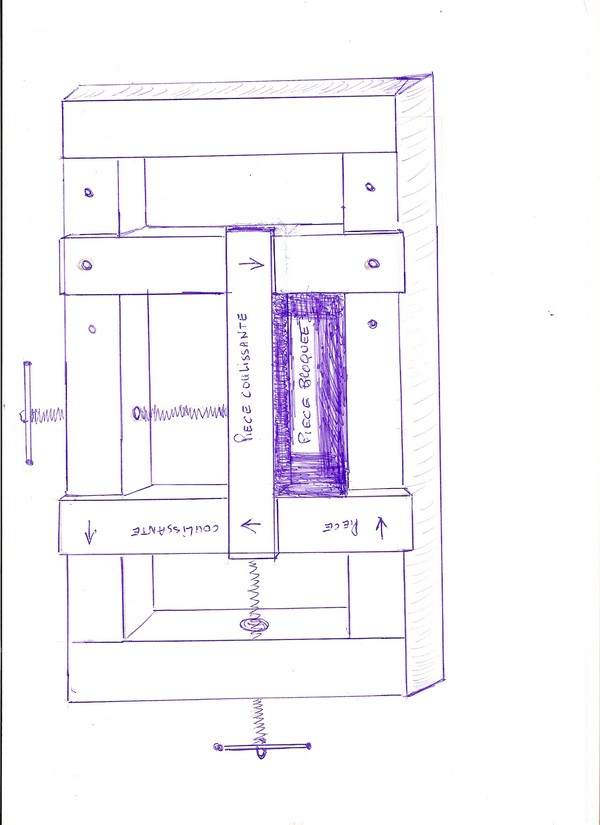

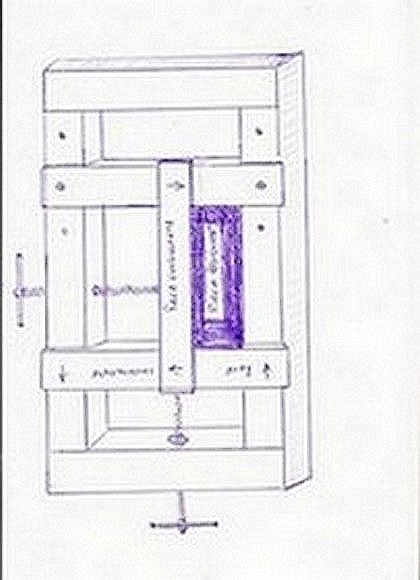

Chose promise , chose dûe; j'espère que c'est assez clair , mille excuses pour le dessin , mais je n'avais rien d'autre sur place qu'une règle , pas de table de dessein...Pour le Rieulou , qu'en penses-tu ? @lain

DERNIER ESSAI , lorsque j'agrandi l'image , elle ne passe pas

Bonjour Alain34,
avec cette modification j'ai l'impression que la première vis ne peut plus jouer son rôle. Il faut trouver un système pour rendre la nouvelle barre de longueur variable ...

oui exact Dingodino, je n'ai pas assez réfléchi, il faudrait je pense supprimer la coulisse verticale sur la photo , celle que j'ai ajoutée, et mettre juste une calle à la demande,en embout de la tige filetée pour ne pas abimer la pièce serrée ? Qu'en pensez-vous?

là, ça devrait le faire à condition que les zones d'appuis ne soient pas trop décalées par rapport aux centres des panneaux.
C'est certainement pour ça qu'ils en avaient plein en différentes tailles qd même!

Salut Alain & Dingodino.
Je te demandais un dessin par ce que j'avais craint cette solution. Elle ne marche pas : les barres horizontales de ton dessin ne se trouveraient plus parrallèlessi l'on serre comme le dit Dingodino,
Pour profiter de la planéité des cotés verticaux, il faut mettre les panneaux en diagonale. Ainsi on profite d'un serrage large et de la planéité des barres.

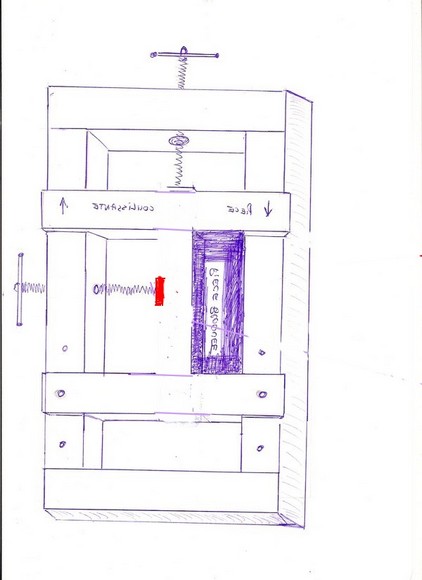

En pointillé le système à travers les panneaux rouges.

J'ai bien compris maintenant son utilisation qui est très valable et à mettre au chaud, donc mon idée ne l'est pas du tout...@+ @LAIN

compris aussi!
Je n'avais pas bien visualisé cette phrase :Avec le dessin c'est beaucoup mieux.
Faut tout nous mettre à nous !!!

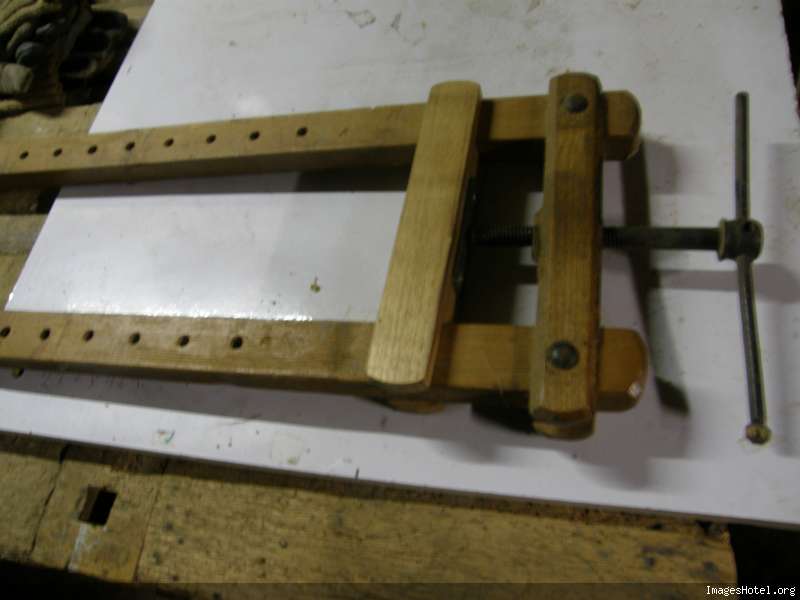

Je suis passé avant hier dans un petit atelier du DOUBS, à Montrond le chateau. et je l'ai là contre le mur avec son frère.

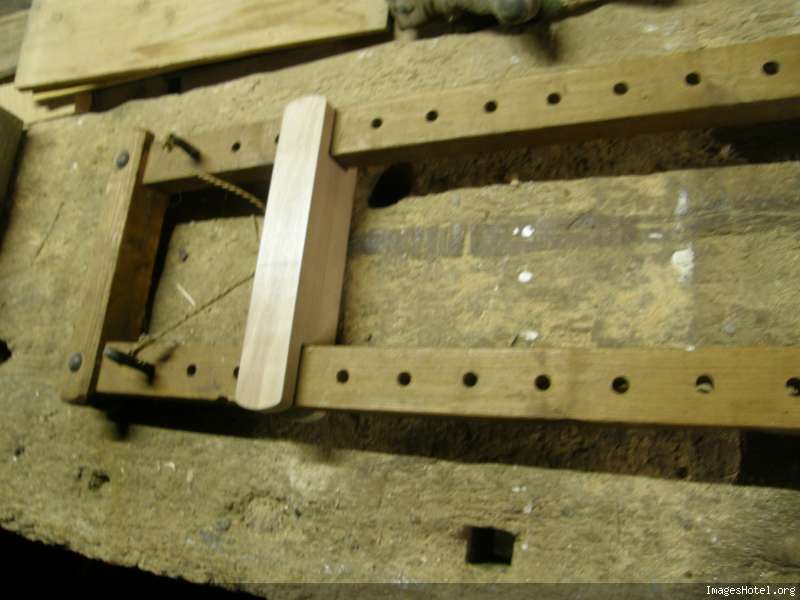

Le menuisier m'a dit qu'il en avait plusieurs qui lui venaient de son père et de tailles différentes. Lui, il s'en sert par exemple pour serrer des chaises.

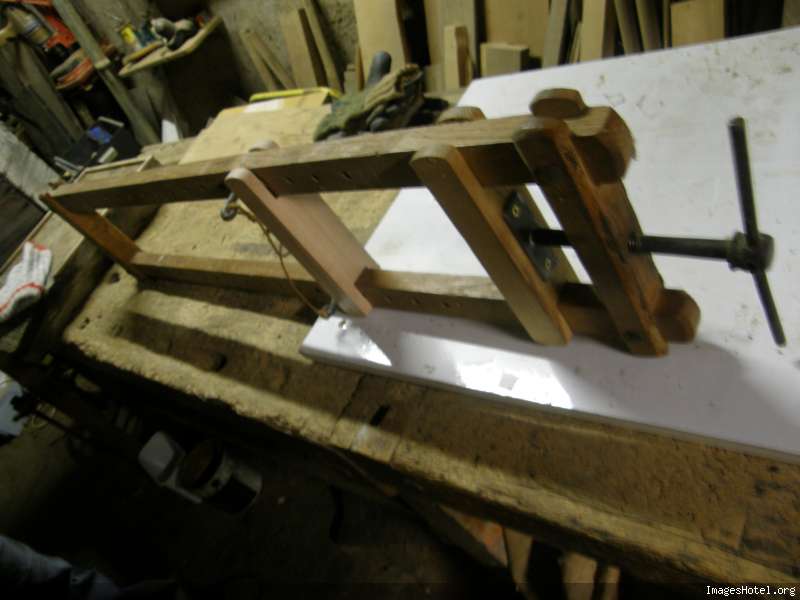

Ce serre-joint est entièrement en frène.

salut - très bonne idée:)
