SUJET : mandrin

Bonjour,

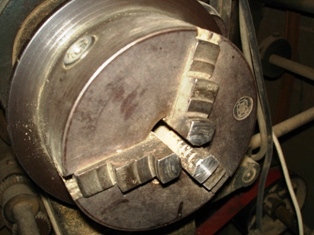

Je voudrais pouvoir mettre dans ce mandrin une fixation pour monter un mandrin en M33à 4 mors.
Comment faire ou trouver cette pièce qui entre dans ce mandrin et maintient un autre mandrin en M33.
Merci des conseils.

D.Guénard

ceci peut-être

Support mural pour mandrin

Bonjour

Pourquoi pas retourner les mors et prendre
ton mandrin en compression ???

Alain 60

Bonsoir Daniel

voici un lien ou tu peux trouver quelque chose
aupresdemonarbre-tournagesurbois.com/96-...vicmarc-vm100-22800-

Mais tu vis ta bague bien bloquée sur ton mandrin M33 4 mors et tu serres l'autre bout de la bague sur ton mandrin 3 mors.
Attention
sa ne me parait pas très sécuritaire de serrer fer contre fer.
mais je n'ai jamais tourner de métal donc je ne connais pas le serrage d'un mandrin 3 mors
prudence même si l'idée peut être la solution.

Je vais voir avec eux demain afin de savoir si cette bague a un collet assez long pour une bonne fixation.
Je ne peux retourner les mors Alain.
Merci à vous tous
Bon copeaux

D.G.

Daniel une solution est de faire un faux arbre en M 33 , que tu laisse à demeure sur le mandrin M 33 , juste fixer l'ensemble dans les mors métaux quand tu t'en sert . Tu peux te permettre de mettre deux vis de blocage sur l'anneau du mors M 33 pour serrage sur le faux arbre de manière à pouvoir inverser le sens de rotation ( tu as les deux sens de rotation sur ton gros tour à métaux )


Bon copeaux

A titre informatif on trouve des bagues d'adaptation de 1pouce (femelle) vers M33(Mâle) à partir de 15€ qui sont très correctes. par contre elles ne disposent pas d'épaulement, et ressemble comme un frère à celle dont j'ai posté la photo.

Bonjour Roland,
Peux tu me donner une adresse .
D'après Bordet ça n'existe pas.
Dommage que je ne possède pas un outil pour fileter du m33 je l'aurais fait.

Merci à bientôt

Oui Bernard tu as raison , les outils manquent


D.G.

voir en MP où tu trouveras les renseignements

Bonjour Daniel,

Ancien tourneur sur métaux, je me permets de rentrer dans la discussion.

La pièce fixation murale étant en aluminium elle ne convient absolument pas et son utilisation en rotation avec une masse aussi importante qu'un mandrin serait très dangereuse !
Vous devez faire usiner par un tourneur une pièce en acier spécialement adaptée à votre machine, mandrin démonté.La pièce serait montée sur la broche de la machine ! qui semble être un tour à métaux.
Le serrage dans les mors de votre mandrin, d'un nez même spécialement usiné ne conviendra pas, problème ce concentricité, vibrations etc...
Enfin, en mécanique il n'existe pas d'outils à fileter comme vous le pensez, il s'agit de filières dont l'usage est proscrit dans votre cas !
N'hésitez pas à m'écrire, je vous donnerai d'autres indications utiles pour mener à bien votre projet !

A vous lire, fanfan18

Excusez moi d'être intervenu, Mr Fanfan18.
J'ai juste proposé une première solution sollicitée par Daliel GUENARD.
Comme la seconde avec une bague qui là, j'en suis certain, est en acier.
Quant au métal dont est fait le Chuck hub, je n'en ai aucune connaissance sans l'avoir vue. Aussi je vais m'informer pour savoir de quel métal elle est faite.
Je serai fixé demain sur le métal dont est fait ce chuck hub comme disent les anglo saxons.

Bonjour,

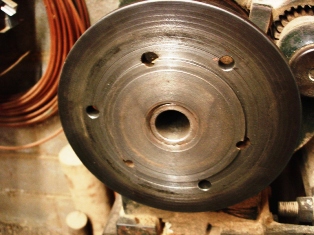

En définitif je vais aléser mon support mandrin d'une profondeur de 2 à 3mm au diamètre de la pièce pour avoir un bon centrage et la fixer avec 4 trous taraudés en m6.
Qu'en pensez vous?

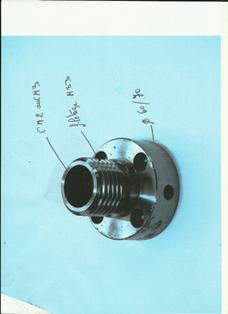

Elle va à la fois fixer un mandrin et un cône cm2 ou cm3.
Ci joint les photos.
Problème où trouver cette pièce à prix abordable ?
D.Guénard
