SUJET : chantournage

Bonjour

Connaissez vous un logiciel permettant de transformer une photo en modèle à chantourner ?
Je voudrais pouvoir créer mes propres modèles.
Je pense que cela pourrait servir à quelques uns sur ce forum.

Merci

Bernard

bonjour Bernard
Moi je travaille avec Solidworks (3D) mais c'est un logiciel très chère et un peu compliqué à utiliser. Par contre on a l'avantage de voir sa pièce à la taille réelle en trois dimensions. Si tu connais un étudiant, il pourrait t'avoir une édition d'éducation facile à installer.

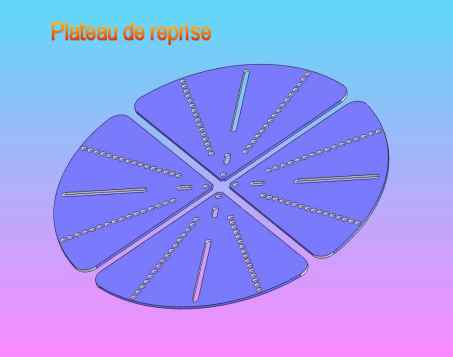

Voilà un exemple de ce que peux faire. et bien sur je peux mettre toutes les côtes.
serge

Bonjour,
Je trouve que ta demande est une excelle idée.
Toutefois, mes étudiants travaille (enfin)depuis quelques années, je précise que la galère c'est pas les études, c'est après. Il n'y aurait pas autre chose?

Bonjour Bernard,
Pour faire un modèle à partir d'une photo, j'utilise GIMP 2.8. C'est un logiciel gratuit du type photoshop. Tu tapes gimp dans googoo et tu peux le télécharger.

Je commence par faire une détection de bord, ce qui élimine un certain nombre de détails inutiles, mais fournit une image en noir et blanc (contour blanc, intérieur noir).

Je fais ensuite une inversion de couleurs et j'ai le contour noir et l'intérieur blanc.

Il est parfois nécessaire de préciser le contour, de nettoyer l'intérieur de la forme. Ça peut se faire avec la gomme dans gimp ou paint.

Voilà grosso-modo ma pratique. Ensuite tout dépend de la méticulosité que tu y mets et de ton souci du détail. J'ai préparé comme ça des modèle de puzzles pour mes petits enfants.

Bonne journée
Jean-Claude

Exemple

http://Jouets - chantournage - Couleurs bois-can-2.htm-can-2.htm

Bonjour
Merci pour les pistes à étudier.
Je vois si ce la correspond à mes recherches.
Bernard

bonjour moi je fait avec Sketchup je prend une photo que je modifie et ensuite je peut metre de la matière et même du relief pour avoir un aperçu voila ce que cela donne j'avais fait sa pour le réaliser en intarsia que je n'ai toujours pas commencer ..
voici ma photo de départ

voici aprés retouche

le relief :

ensuite il faut séparer toute les piéces mettre le sens du bois les numéroter et les imprimer enfin c'est du temps ...

Pas mal de logiciels peuvent convenir, perso, je navigue entre Photoshop et Corel.Quand j'étais en activité, j'ai fait quelques plans avec Autocad...
Mais cela dépend de ce que tu veux faire comme plan, si c'est du type portrait, beaucoup utilise Gimp ou Stencil Coyote.Moi, je n'y arrive pas correctement.
Regarde les vidéos de ce que font Charles Dearing ou Steve Good ce te donnera certainement des idées.

Bonjour à toutes et tous bonjour voisin Domi2c. Pas de logiciel pour moi je ne maîtrise pas.C'est bien des personnes qui autant de dextérité dans l'informatique que le domaine du bois.

Bonjour
J'utilise autocad pour l'intarsia, cela permet de ressortir chaque morceau a couper. Comme le propose Fabien
Ce que je veux obtenir ce sont des modeles du genre "modeles de decoupe" chez vial.
Je regarde les videos JJT.
Merci
Bernard

Bonjour
J'utilise autocad pour l'intarsia, cela permet de ressortir chaque morceau a couper. Comme le propose Fabien
Ce que je veux obtenir ce sont des modeles du genre "modeles de decoupe" chez vial.
Je regarde les videos JJT.
Merci
Bernard

bonjour,
comme le dit Fabian81, Sketchup est bien et simple d'utilisation, il existe sur you tube des tutoriels d'apprentissage, je pense, qu'il existe une version gratuite sur la toile.
