SUJET : rainure avec defonceuse a l'interieur d'un cercle

Je pensais aussi qu'il s'agissait d'une
rainure à chant ,la michel à très bien
résumé .
Bien sur il faut que les bords recevant
le guide de la défonceuse soient parfaitements
rectilignes.

Bonjour,

Afin de suivre le plus précisément possible une courbe a l'aide d'une défonceuse, sur le guide fixer à l'aide de vis deux morceaux de bois en forme de triangle de manière a avoir deux points d'appuis. Il faudra également utiliser une cale martyr en début et fin de passe afin de ne pas dévier. Le schéma joint vous permettra d'y voir un peu plus clair...

bonjour

merci hervé pour ce dessin qui illustre tres bien l'expication de michel, c'est tres clair a mon esprit (du moins je crois).je ferais un essai pour la prochaine fois.

j'ai fini le pont je pense faire des photos cet apres midi.

Merçi a tous

zona écrit:
Bonjour..

QUOI ! encore en weekend ! Pffffffffff ! il fait le pont !

Hervé écrit:
Bonjour

pourquoi fixer les cales avec des vis?
j'utilise souvent du scotch double face pour fixer mes (les) cales , y compris sur les machines statiques....mais aussi pour des montages à blanc ,dans certains cas cela évite les presses ou serre-joints !
un peu d'acétone ,et aucun soucis ,aucune trace de perçage ou autre.
Pas necessaire que les cles soient en triangle; elles peuvent être chantourner avec le même rayon que celui de la piéce à travailler,(mais à l'inverse ;ATTENTION au sens du coup de scie!)et cela permet d'avoir un point d'appui parfait.

Michel SZK

bonjour

Michel c'est le pompom ! pas le viaduc de millau .


chacun ses vices hein !


et merçi

bon week end a tous
a +

Bonjour,

En réponse à Michel, effectivement on peux fixer les cales avec du double face. Les guides de défonceuse étant bien souvent percés, les vis me semblaient adéquates.

Pour ce qui est des deux points d'appui l'avantage est que ce système est utilisable avec n'importe quel rayon de courbure, découper un gabarit avec un rayon identique à la pièce a travailler ne sera pas réutilisable pour d'autres pièces. On a dans tous les cas une qualité de guidage identique, la défonceuse ayant tendance à tirer vers la gauche le guide reste bien plaqué.

Cordialement,

bonjour

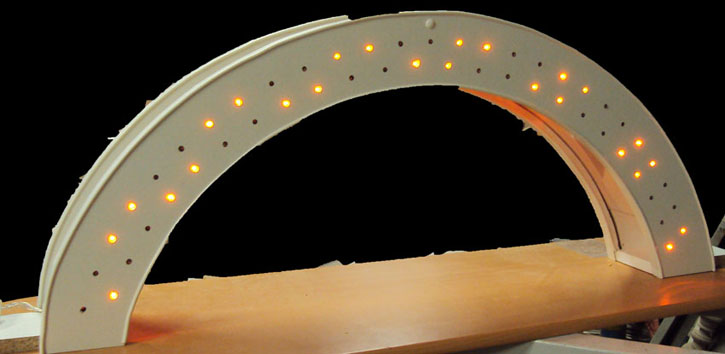

bon ben voila la photo du pont, le resultat de toute ces cogitations, si ca peut donner des idees de deco a d'autres.Le pont tout un symbole.

les leds clignotent, et il y en a 25 dessous entre les 2 planchers pour eclairer sous le pont.

Merçi a tous, car grace a vous j'ai encore appris( parodie de la chanson de gabin)

ayant honte du bordel de l'atelier, et etant un peu parano, j'ai noirci autour.

bon ca a pas marche re essai



ca marche

erreur de ma part moins de 100 k mais 850 x 415


dimension 1m de large fleche de 30 dessous largeur 15cm

restez au chaud dans l'atelier

bonne journee

Bravo à toi c'était dur mais cette fois
c'est la bonne je vois que tu as réussi
à faire ce que tu voulais.

Bonsoir Zona.
Je ne suis pas une lumière mais je l'appellerai un pont à cintre surbaissé.Bonne fin de journée.

zona écrit:
Bonsoir
pompom.....5eme symphonie..pompompompom....

Millau(ville étalon pour les températures de la France...)
Viaduc de Millau....Pffff !plus long que large....
Visces..........et pourquoi pas ?

Bin Non ,le weekend ne fut pas bon ,il a plus et fait trés froid !Nâ !
Michel SZK

bonjour

Le pont c'est pour une deco des 60 ans et de la retraite d'un ami.
Passage du monde du travail rémunéré, au monde du bénévolat ou l'on n'a plus le temps tellement nous sommes occupés..


Ce n'est pas vraiement de la menuiserie mais ca m'a amusé,maintenant que j'ai découvert le vrai bois d'arbre, j'évite ce bois de paille.

Exactement le solognot, astuce du 62 ou 63 couleur bois de erick graffin.

Ben ici !, là , dans le grd nord.....du gard, il a fait beau mais pas tres chaud.

A l'atelier (ex garage) ca va .

bonne semaine a tous.
a +
